Mascarilla nasal
Suele ayudar: Cuando la nariz permite buen paso de aire.
Vigilar: Puede fallar si hay congestión nasal o si el paciente abre mucho la boca.
Creado por Camilo Cristancho
Fellow de Alergología · Cali, Colombia · 2026
Herramienta de consulta neumológica
Apnea del Sueño& Terapia CPAP
Visualiza en tiempo real cómo colapsa la vía aérea durante el sueño y cómo la presión positiva continua (CPAP) la mantiene abierta. Diseñada para que el neumólogo explique al paciente, en la consulta, qué ocurre y por qué el ajuste de la mascarilla cambia el resultado.
Consulta paciente-adulto
CPAP no es oxígeno
Fuga, posición y mascarilla

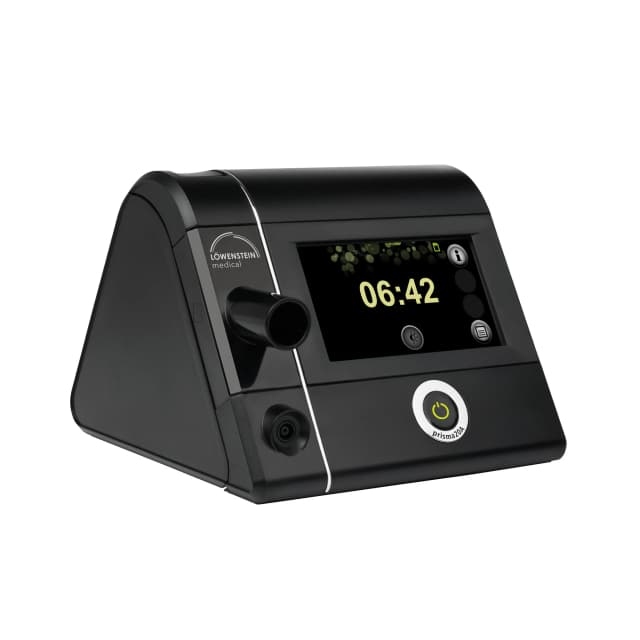

Equipo CPAP real
El problema
¿Qué es la apnea obstructiva del sueño?
Durante el sueño, los tejidos blandos de la garganta (lengua, paladar blando y úvula) se relajan. En la apnea obstructiva del sueño (AOS), esa relajación es suficiente para estrechar o cerrar por completo la vía aérea, interrumpiendo la respiración una y otra vez a lo largo de la noche.
Vía abierta
El aire entra y sale sin bloqueo
Durante un sueño estable, la lengua y el paladar blando no cierran el paso. El paciente respira con menor esfuerzo y el sueño no se fragmenta por asfixia.
AOS
La garganta se estrecha o se cierra
En la apnea obstructiva, la vía aérea colapsa a pesar del esfuerzo respiratorio. El cuerpo reacciona con microdespertares para volver a abrirla.
La vía aérea colapsa
El paso del aire se estrecha o se bloquea por completo de forma repetida.
Cae el oxígeno
Cada pausa respiratoria reduce la saturación de oxígeno en sangre (SpO₂).
Se fragmenta el sueño
El cuerpo despierta brevemente para reabrir la vía, sin descanso reparador.
En movimiento
Del ronquido a la apnea
La obstrucción no es un evento único: es un ciclo que se repite decenas o cientos de veces por noche.
- 01
Relajación muscular
Al dormir, el tono de los músculos faríngeos disminuye, sobre todo en fase REM.
- 02
Ronquido y limitación
El aire pasa por un espacio estrecho: aparece turbulencia, vibración y ronquido.
- 03
Apnea
Si el paso se cierra, el flujo se detiene aunque el esfuerzo respiratorio continúe.
- 04
Microdespertar
La caída de oxígeno activa una respuesta de alarma que reabre la vía y fragmenta el sueño.
AOSCPAP LAB
Herramienta visual para consulta neumológica
Creado por Camilo Cristancho · Fellow de Alergología · Cali 2026
Explicación visual en una sola pantalla
Escenario clínico
Elige un caso frecuente y muestra qué cambia con fuga, posición o nariz tapada.
Bio-parámetros
Mueve un control y muestra la relación causa → efecto. La presión abre la vía; la fuga, la nariz tapada y la posición pueden reducir el beneficio.
Presión del aire de la CPAP
0 cmH2O
El aire a presión que mantiene abierta la garganta.
Cierre de la garganta
18 %
Qué tan fácil se cierra la garganta al relajarse durante el sueño.
Nariz tapada
10 %
Cuánto dificulta la nariz el paso del aire.
Fuerza muscular
76 %
Fuerza de los músculos que sostienen abierta la vía aérea.
Fuga de la mascarilla
0 %
Aire que se escapa por la mascarilla y resta presión efectiva.
Configuración de Posición
Fase de Sueño
Elige un escenario clínico o ajusta los bio-parámetros y observa en tiempo real cómo cambian la vía aérea, el oxígeno simulado y el efecto de la presión positiva.
Atlas sagital
Vía Permeable
Colapso
6%
Fase
NREM
Columna de aire / PAP
Oclusión retro-palatal
Análisis clínico
Motor local de reglas · educativo
""
Explicación generada por reglas a partir del estado simulado, con fines educativos.
Monitor PSG
En vivo
FlujoSpO₂
Lo que el paciente debe entender
Cómo funciona la CPAP
La presión positiva continua en la vía aérea (CPAP) envía aire a presión constante a través de una mascarilla. Ese aire actúa como un soporte neumático que mantiene abierta la faringe, impidiendo que los tejidos colapsen.
CPAP no es oxígeno. Su función principal es mecánica: abrir el conducto para que el paciente pueda usar su propio aire de forma continua durante el sueño.
Lo que compone el sistema
Mascarilla y adherencia
La CPAP funciona si el aire llega donde debe llegar
Para el paciente, la mascarilla es la terapia. La máquina puede estar bien indicada, pero una fuga, congestión nasal o una interfaz incómoda puede hacer que el tratamiento se sienta imposible. Esta sección ayuda al neumólogo a explicar y anticipar esos problemas.
Oronasal / full-face
Suele ayudar: Cuando hay respiración oral o bloqueo nasal importante.
Vigilar: Tiene más superficie de contacto: si no sella bien, puede fugar más.
Interfaz superior / compacta
Suele ayudar: Cuando se busca liberar campo visual o reducir sensación facial.
Vigilar: Debe probarse en sueño real: la posición puede cambiar el sello.
Mensaje clave para el paciente
CPAP no es oxígeno. Es aire a presión que mantiene la vía aérea abierta. Si el aire se escapa por la mascarilla o por la boca, el efecto mecánico baja aunque la máquina esté encendida.
Fuga
La presión que marca la máquina no siempre es la presión que llega a la garganta.
Boca o nariz seca
Puede aparecer por fuga, respiración oral, humedad insuficiente o congestión nasal.
Apretar de más
Más presión de las correas no siempre sella mejor; puede causar marcas y empeorar fugas.
Presión incómoda
No se debe cambiar por cuenta propia. El equipo tratante ajusta según estudio, datos y síntomas.
Riesgos de no tratar o usar mal
No es solo roncar: es estrés nocturno repetido
La explicación debe ser clara, no alarmista. La meta es que el paciente entienda por qué la constancia, el sello de la mascarilla y el seguimiento cambian el resultado.
Presión y corazón
La hipoxia intermitente y los microdespertares pueden aumentar la carga cardiovascular.
Sueño no reparador
Aunque el paciente duerma muchas horas, el sueño se fragmenta y pierde calidad.
Riesgo diurno
Somnolencia, lentitud mental y riesgo de accidentes por microsueños o baja alerta.
Recursos
Explora la anatomía en 3D
Modelos anatómicos interactivos de BioDigital. Ábrelos en una pestaña nueva (recomendado en modo incógnito si el visor no carga).
Sincronizando con BioDigital…Anatomía de la apnea // BioDigital®Vía aérea superior y mecanismo de obstrucción durante el sueño.
Sincronizando con BioDigital…Equipo CPAP en 3D // BioDigital®Funcionamiento del equipo de presión positiva continua.
